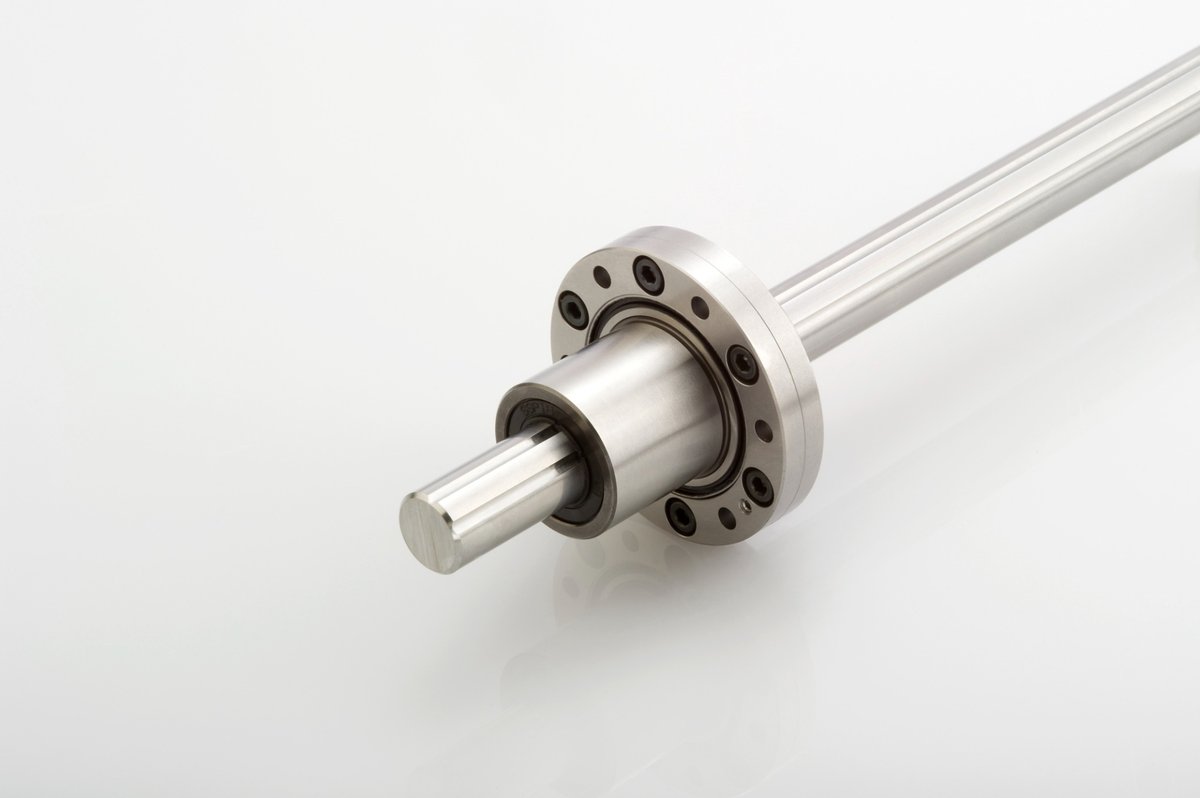

In der modernen Automatisierungstechnik ist oft wenig Platz – dafür aber umso mehr Bewegung gefragt. Konstrukteure, Ingenieurinnen und Techniker:innen stehen täglich vor der Herausforderung, leistungsfähige und zugleich kompakte Lösungen für Linearführungen zu entwickeln. Eine ebenso clevere wie effiziente Antwort darauf bieten Drehmomentkugelbuchsen – auch bekannt als Nutwellenführungen.
Diese speziellen Rundführungen ermöglichen nicht nur eine präzise Linearbewegung, sondern übertragen gleichzeitig Drehmomente – und das bei geringem Bauraum. Dank ihrer verdrehgesicherten Bauweise ersetzen sie häufig sogar zwei parallel angeordnete Wellenführungen. Wie das funktioniert und welche Vorteile sich daraus für die Praxis ergeben, zeigen wir in diesem Beitrag.
Was macht Drehmomentkugelbuchsen so besonders?
Im Vergleich zu klassischen Kugelbuchsführungen besitzen Drehmomentwellen zwei oder vier achsparallele Führungsnuten. Diese sogenannte Nutwelle ermöglicht eine spielfreie, präzise und belastbare Führung – ganz ähnlich wie bei einer Profilschienenführung. Dabei bleiben Konstruktion und Einbau so einfach wie bei einer Rundführung.
Die Schmiegung der Kugeln in den Laufbahnen von Buchse und Welle erlaubt es, deutlich höhere Lasten und Drehmomente aufzunehmen. Das Ergebnis: Eine langlebige, leichtgängige und kompakte Führungslösung, die auch Stossbelastungen souverän meistert. Besonders vorteilhaft: Eine Hohlwelle spart nicht nur Gewicht, sondern lässt sich gleichzeitig zur Medienführung nutzen – etwa für Druckluft, Kühlmittel oder elektrische Leitungen.
Typische Einsatzbereiche
Drehmomentkugelbuchsen sind wahre Alleskönner – und überall dort gefragt, wo kompakte Bauweise, hohe Präzision und zuverlässige Kraftübertragung gefordert sind. In der Praxis kommen sie beispielsweise in folgenden Anwendungen zum Einsatz:
- Verpackungs- und Transfereinrichtungen
- Formatverstellungen in Schneideeinheiten und Transportbändern
- Synchronwellen in Werkzeugmaschinen
- Bürst-Entgratanlagen mit Anpressdruckregelung
- Montageautomaten mit Rundtaktsystemen
- Prüf- und Beschichtungsanlagen
- Sauggreifer mit Feinpositionierung
Die Vorteile auf einen Blick
- Kompakte, leichte Bauweise
- Verdrehgesicherte Einwellen-Linearführung ersetzt zwei Führungen
- Hohlwellenoption spart Gewicht und schafft Platz, zum Beispiel für Druckluft oder Kühl- und Schmiermittel
- Hohe Drehmomente, Tragzahlen und Lebensdauer
- Spielfreie, leichtgängige Bewegung – auch unter Belastung
- Drei Vorspannklassen (ohne, leicht, mittel)
- Vermeidung des Stick-Slip-Effekts bei niedrigen Geschwindigkeiten
- Schmutzunempfindlich durch Abstreifer
- Optional: rostarm
Mehr Präzision auf weniger Raum
Ob in der Verpackungstechnik, im Sondermaschinenbau oder in hochpräzisen Prüf- und Fertigungsanlagen – Drehmomentkugelbuchsen sind überall dort die richtige Wahl, wo es auf kompakte Bauweise, Spielfreiheit und hohe Belastbarkeit ankommt. Durch die Kombination von Rundführung und verdrehgesicherter Linearführung lassen sich sowohl Bauraum als auch Montageaufwand deutlich reduzieren.
Unser Service für Sie
Wir bieten Ihnen nicht nur ein breites Sortiment an Drehmomentwellen und -buchsen – wir beraten Sie auch individuell bei der Auswahl der passenden Komponenten für Ihre Anwendung. Ob Standardlösung oder kundenspezifische Ausführung: Gemeinsam finden wir die optimale Lösung für Ihre Anforderungen.
Jetzt Kontakt aufnehmen: info@tretter.ch – wir freuen uns auf Ihr Projekt!
